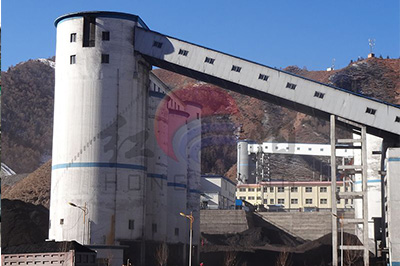

球團倉螺旋溜槽

　　球團倉螺旋溜槽是新鄉市紅陽礦山設備有限公司設計的倉儲裝的一種物料輔助輸送設備，在物料輸送過程中，有效減少物料的二次破碎的防破碎裝置，提高客戶產品的較大利用率。球團倉螺旋溜槽可用于方倉和圓倉或鋼板倉，球團倉螺旋溜槽入料段主要對物料流進行加速，標準段起使物料速度保持平衡，以使物料達到勻速螺旋運動，物料的后期運動速度為3.5～7m/s，從而達到物料防破碎的作用。

　　1、由于塊煤或原煤沿螺旋溜槽自然下滑運動，所以不會將已篩分分級的塊煤二次破碎，保證了塊煤的粒度。（見圖一）

　　2、由于塊煤或原煤沿螺旋溜槽自然下滑至倉口中心，所以塊煤或原煤按照先后次序依次排出，防止在倉內存積時間長而造成的粘倉及自燃現象。（見圖二）

　　3、由于塊煤及原煤沿螺旋溜槽自然下滑，在倉內堆積的物料較為松散，克服了物料間間隙密實，引起的起拱、架橋及豎井現象。（見圖三）

　　球團倉螺旋溜槽能根據現場鋼倉的倉高、有效倉儲容量，和物料堆積后的倉壓，做出設計的溜槽工藝，按照溜槽的設計工藝的弧度、角度、制作磨具、材料等選用鋼企標準產品；支撐用料不僅可以保證溜槽的防破碎功能，并針對倉壓而保留的安全系數。

　　球團倉螺旋溜槽和螺旋選礦機的外形和工作原理基本相同，但兩者在結構、性能和使用方面有區別，(1)螺旋選礦機的槽底斷面線為拋物線或橢圓的一部分，而螺旋溜槽的槽底斷面線為立方拋物線，因此，螺旋溜槽的槽底寬而平緩，更適合于處理細粒物料。

　　(2)螺旋溜槽是在槽末端分別接取精、中、尾礦，而螺旋選礦機是在上部截取精礦，在槽末接尾礦。

　　(3)螺旋溜槽沒有洗滌水，而螺旋選礦機加有洗滌水。

　　(4)球團倉螺旋溜槽的入選粒度比螺旋選礦機小，螺旋選礦機的遙宜入選粒度為2～0.074mm，而螺旋溜槽適宜的處理粒度為0.3～0.04mm。

　　(5)給礦質量分?jǐn)?shù)方面，螺旋溜槽要求質量分?jǐn)?shù)高，一般不低于30%，而螺旋選礦機質量分?jǐn)?shù)要求不嚴格，下限可到10%。
